概述

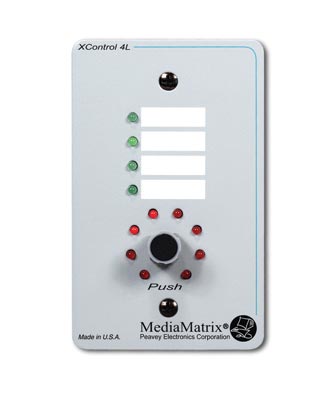

    PEAVREY 的媒体矩阵系列产品 XControl 4L 是用于控制 X-Frame? 88 和 MM 系列产品的可编程壁挂式控制面板。基于 MWare™和 XWare™的软件， XControl 4L 可通过简单操作实现多种强大的功能。从***基本的音频信号电平控制到每路信号的均衡调节， XControl 4L 全面的可编程性能均有完美表现。再加上 MWare™软件的逻辑功能， XControl 4L 更加“无所不能”。得益于 XControl 的 RS-485 网络和灵活的供电方式， XControl 4L 的安装与使用十分简单。 XControl 4L 的这些特点使得用户对媒体矩阵系统的控制更加灵活便捷。

特性

? 符合 NEMA 标准的壁挂结构
? 4 个可分配功能的旋钮
? 可显示控制状态的 LED 指示灯
? 可编程功能
? 用户标记区

规格参数

   装配尺寸：NEMA 标准的 1GANG 外形； 2.25" 的净深；安装在有 EMT 导轨槽的金属盒上。

   注意：安装时要确保电路部分不受其他部件阻碍

   电源供应：12-24V 直流电源或者 9-16V 交流电源，每台 15 mA 电流；螺丝终端连接（自带零件）

   数据连接：使用两线的半双工 RS485 接口。 MWare 支持 32 panel ， XWare 支持 8 panel 。螺丝终端连接，终端电阻使用 120 ohms 可靠连接。

   固件：可编程闪存

   外观：灰漆表面

   净重：约 1 磅 （ 0.45 千克 ）
